Короткий опис

BI/004

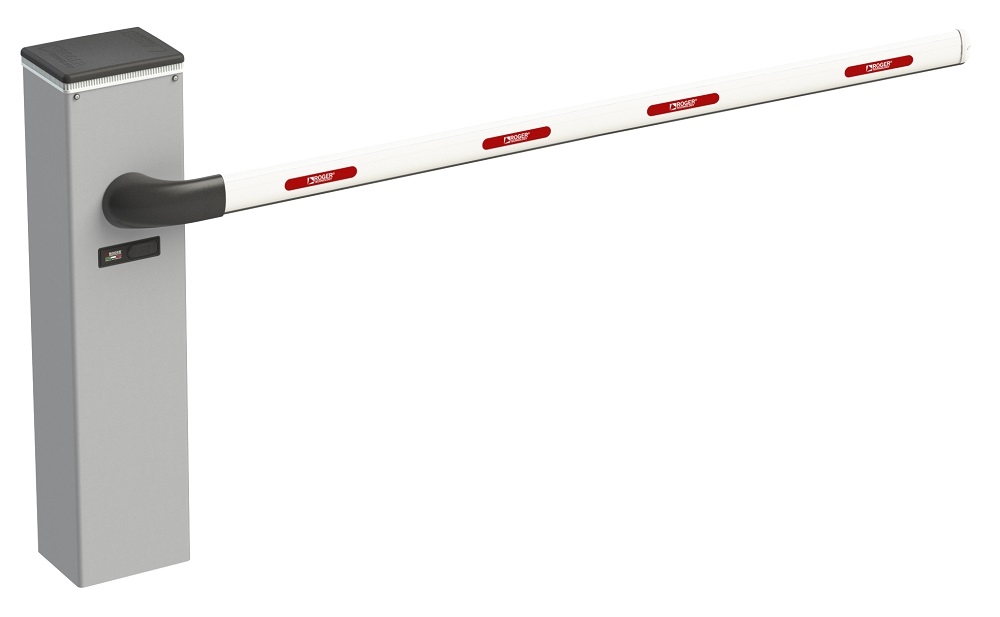

BIONIK - понад інтенсивний шлагбаум для 3 або 4-метрової стріли з безщітковим електромотором 36 В постійного струму з вбудованим блоком управління та датчиками положення стріли.

Мотор-редуктор. Корпус редуктора виконаний за технологією точного лиття під тиском. Усі зубчасті колеса виготовлені із металу. Черв'ячна передача виконана із загартованої сталі та бронзи. Вали встановлені у підшипникові опори.

• Міцна конструкція. З метою підвищення надійності, всі силові елементи конструкції шлагбауму виготовлені із сталі та бронзи. Проведені ресурсні випробування та висока якість виготовлення забезпечують безвідмовну роботу обладнання протягом тривалого терміну експлуатації.

• Світлодіодне освітлення. Сигнальне освітлення виконане з використанням яскравих світлодіодів, що розташовані у верхній частині шлагбауму. Алгоритм світіння визначається блоком управління.

• Блок керування. Точне налаштування режимів шлагбауму здійснюється за допомогою цифрового блоку керування. Для зручності налаштування блок керування розташований у верхній частині шлагбауму.

• Еліптична стріла. Профіль стріли - еліпс з ребрами твердості. Матеріал стрілки алюмінію. Світлодіодна індикація може інтегруватись у профіль стріли. Алгоритм світіння визначається блоком управління.

• Досконала передача. Всі шестерні редуктора шлагбауму виготовляються тільки в компанії Roger Technology і виготовляються зі сталі та бронзи. У передачі використані надійні зубчасті колеса з нахилом зуба 15°.

• Точне налаштування. Налаштування кінцевих положень стріли проводиться з особливою точністю завдяки цифровому блоку керування

• Інноваційне розблокування. Завдяки оригінальній конструкції механізму розблокування переклад шлагбауму в ручний режим може бути зроблений без зусиль у будь-якій точці.

• Балансувальна пружина. Модель балансувальної пружини підбирається залежно від довжини стріли. Усі пружини Roger Technology сертифіковані на 1 000 000 циклів. Передбачено систему точного налаштування пружини.

• Brushless 36В. Інноваційний революційний цифровий безщітковий двигун 36 з постійним магнітним полем у поєднанні з цифровим блоком управління дозволяє значно знизити електроспоживання.

• Енкодер. Спеціальний енкодер, встановлений на вихідному валу редуктора, дозволяє після відключення живлення або переведення в ручний режим роботи відновити експлуатацію шлагбауму, не проводячи процедур налаштування.

• Кріплення стрілки. Стріла шлагбаума кріпиться до валу редуктора за допомогою оригінальних елементів кріплення розробки «Roger Technology», що забезпечує зниження вібрації при русі стріли.

Габаритні розміри:

Швидкісний безщітковий шлагбаум Bionik 4 - фото №2

Комплектація:

стійка BI/004 (з безколекторним двигуном та вбудованим блоком управління CTRL Digital Controller з абсолютним енкодером) - 1 шт

лампа (вбудована у верхню кришку) BLED – 1 шт

пружина для балансування (синя, d=61mm) SP/61/01 - 1 шт

стріла 4 м еліптична алюмінієва (з гумовими профілями) BA/68/4 - 1 шт
