Короткий опис

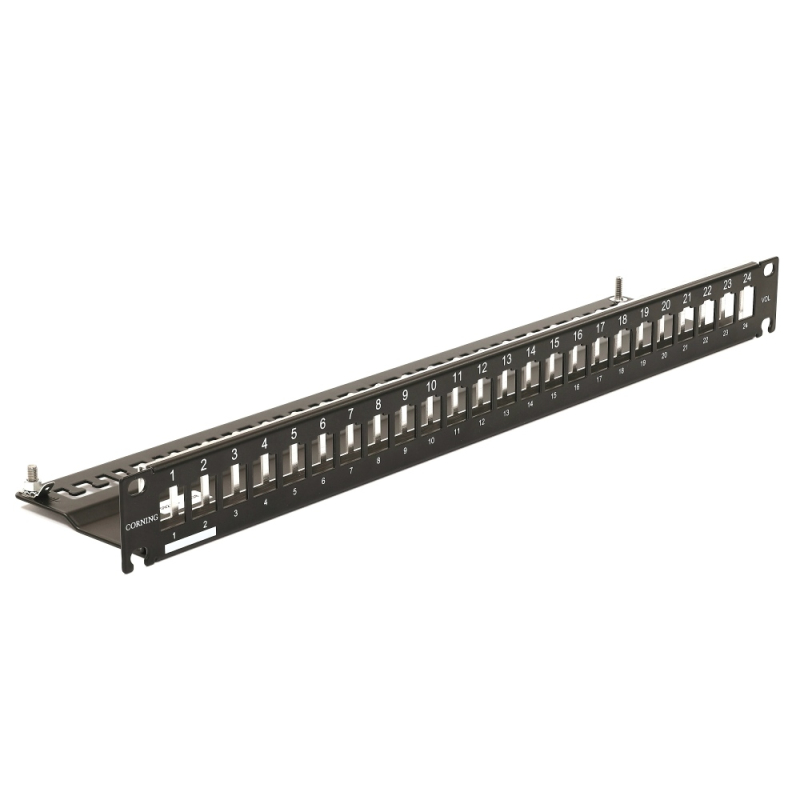

Модульна патч-панель 19″ 24 порти KeyStone - одна із складових частин структурованої кабельної системи (СКС), призначена для розключення витої пари з боку точки комутації, наприклад в серверній шафі або комутаційній стійці. Патч-панель виготовлена ​​з алюмінію і пофарбована порошковою фарбою. Конструкція передбачає кабельний органайзер для фіксації 24 кабелів витої пари пластиковими стяжками. На основі корпусу передбачено місце для підключення заземлення. Для невикористаних портів під модулі передбачені чорні пластикові заглушки з кріпленням формату KeyStone (опціонально). На лицьовій частині передбачено місце для маркування портів.

Перевага модульної патч-панелі:

• можливість комбінувати екрановані модулі FTP и STP з модулями без екрану UTP;

• патч-панель з кабельним організатором до якого підводяться кабелі та кріпляться пластиковими стяжками;

• можливість підключити заземлення до патч-панелі завдяки виготовленій з оцинкованої сталі кріпильної планки під модулі RJ-45;

• зручність розключення витої пари, простота в подальшому масштабуванні мережі;

• сервісне обслуговування зазвичай не вимагає демонтажу патч-панелі з направляючих 19″;

• можливість комбінації мідних кабельних ліній з оптоволоконними лініями, встановлюючи оптичні адаптери і мідні модулі;

• економія при побудові мережі менше 24 портів, модульна патч-панель дає можливість купити потрібну кількість модулів, не переплачуючи за непотрібні порти.

Характеристики:

• Конструктив, дюйм: 19″
• Кількість портів: 24
• Екранування: так
• Висота: 1U
• Організатор кабелю: так
• Тип кріплення: Keystone
• Колір: чорний

За форм-фактором патч-панелі розрізняються по монтажній ширині (10 і 19 дюймів), наявності кабельного організатора, можливістю підключення заземлення для екранованих модулів RJ-45 і кількістю самих модулів (12, 16, 24, 48). По висоті в юнитах патч-панелі бувають 0.5U, 1U, 2U і 3U. Додатковою відмінністю є кріплення модулів, універсальним прийнято вважати KeyStone, в той же час кожен виробник розробляє свій тип кріплення, наприклад у Corning це LANscape а у Panduit це Mini-Com.

Стандартом вважається патч-панель на 24 порти RJ-45, її зручно монтувати, обслуговувати, комутувати. Панель на 48 портів це висока щільність комутації, її складніше монтувати, складніше обслуговувати і комутувати, але вона економить місце в серверній шафі. При побудові мережі до 12 портів без значного розширення в майбутньому можна вибрати панель на 16 портів, це заощадить гроші, позбавить від порожніх отворів, надавши комутації естетичний вигляд.

Щоб отримати якісне з’єднання рекомендується використовувати патч-панелі з заднім кабельним органайзером, це допоможе уникнути вигинів і заломів кабелю і спростити подальше сервісне обслуговування, оскільки кожен кабель закріплений окремо. При відсутності заднього органайзера кабель фіксується на основу панелі один над одним, збираючись в пучок, перетягнутий пластикової стяжкою. Для обслуговування необхідно розкусити всі стяжки і розсунути кабелі, що з великою ймовірністю призведе до появи нових несправностей.
