Короткий опис

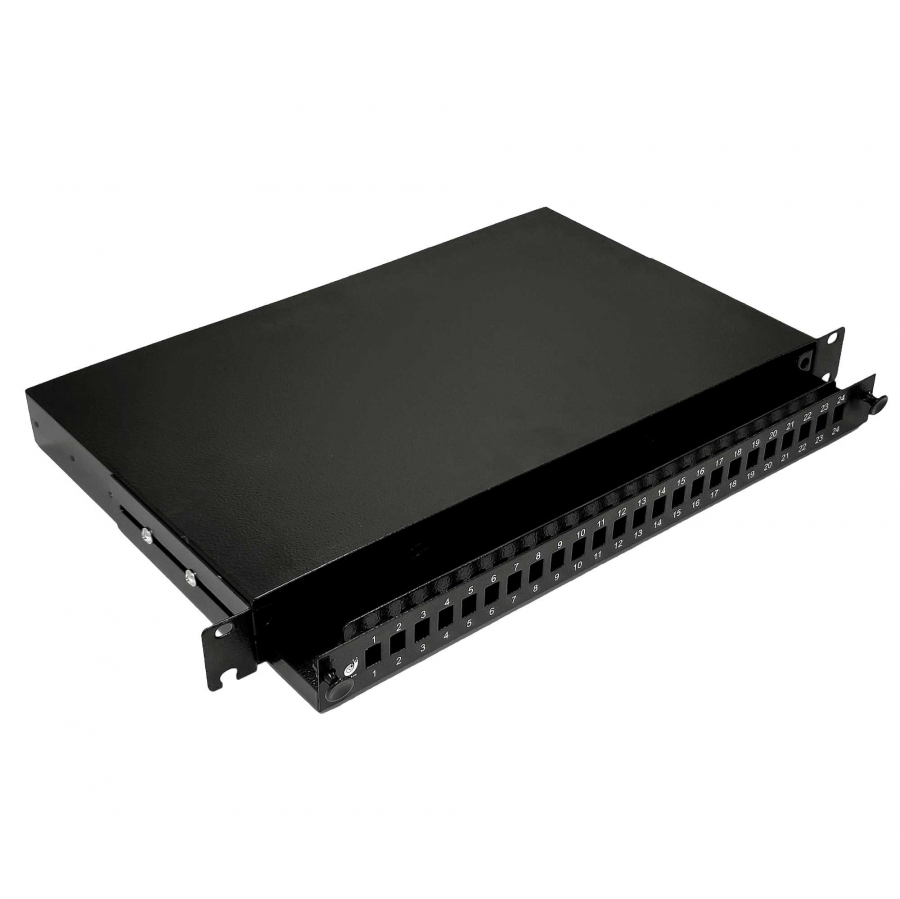

Чорна оптична патч-панель на 24 порти SC Simplex / LC Duplex серії FOPE призначена для організації зварних з'єднань одномодового (SingleMode) або багатомодового (MultiMode) оптичного волокна, а також для захисту зварного з'єднання від механічних пошкоджень. Найчастіше оптичний кабель з'єднують з пігтейлом, роз'єм якого підключають в SC або LC адаптер, але можливе і прохідне зварювання, коли частина ВО волокон виводитися на лицьову частину панелі, а інша частина зварюється далі до наступної точки комутації. 24 адаптера SC Simplex дозволяють підключити 24 волокна з роз'ємом SC, а 24 адаптера LC Duplex дозволяють підключити 48 волокон з роз'ємом LC. Ці типи адаптерів можна комбінувати, поєднуючи різні коннектори і типи оптичного волокна. ВО панель виготовлена ​​під серверні шафи і стійки шириною 19", монтажна висота 1U.

Покращена конструкція взаємозамінних елементів патч-панелі серії FOPE дозволяє поєднувати кабельні вводи PG 11 і PG 13,5 з вводами з поролоном для патч-кордів, кабельними організаторами і кріпленнями типу "сота" для фіксації великої кількості кабелю на пластикові стяжки. Вводи PG розташовані під кутом 30° дозволяють уникнути значного вигину волоконно-оптичного кабелю при установці в шафу з невеликою глибиною, запобігаючи тим самим затухання сигналу при тестуванні рефлектометром або оптичним вимирювачем потужності.

ODF панель CMS на 24 адаптера виготовлена ​​зі сталі 1 мм, що дозволяє витримувати навантаження підведених оптичних кабелів без деформації в 19-ти дюймових направляючих. Корпус пофарбований чорною порошковою фарбою захищаючи його від корозії, що дозволяє виробнику давати розширену гарантію на продукцію. На основі корпусу розташоване універсальне кріплення під сплайс-касету на 12 або 24 з’єднання. Оптична патч-панель вміщує до чотирьох касет по 24 волокна, що відповідає 96-й зварюванням. Є можливість регулювати глибину установки волоконно-оптичних адаптерів SC симплекс і LC дуплекс в трьох положеннях. Для доступу до сплайс-касети, пігтейлів і адаптерів не потрібно виймати ВО панель з направляючих, досить відкрити два пластикових кріплення і витягти її основу під кутом 30°, що дозволяє виконати огляд або збільшення зварних з'єднань без відключення оптичних патч-кордів та демонтажу панелі. Завдяки боковим тримачам установчу глибину ODF патч-панелі можна регулювати щодо вертикальних напрямних (реків) виносячи або ховаючи її за них в діапазоні п'яти сантиметрів. Якщо реки встановлені дуже близько до дверей серверної шафи і оптичні патч-корди розміщені впритул до них, можна засунути панель в глиб шафи, запобігаючи тим самим залом патч-кордів. Патч-панель універсальна і розрахована на установку SM (одномод) і MM (мультимод) адаптерів.

Ключові особливості лінійки FOPE:

• 12 кабельних вводів (6 х PG13.5 + 6 x PG11) розташованих під кутом для можливості введення патч-кордів або оптичних кабелів з плавним вигином;
• взаємозамінні фіксатори кабелю на задній стороні панелі дозволяють комбінувати вводи PG з м’якими вводами і фіксаторами під стяжку;
• висічка для фіксації кабелю розташована точно навпроти кабельних вводів;
• лицьова частина висувається і фіксується під кутом 30 градусів, дозволяючи виконати зварювання без демонтажу оптичної панелі з напрямних 19";
• нова покращена формула фарби (дрібна матова шагрень);
• для версії SC Simplex і LC Duplex передбачена монтажна планка, до якої встановлюються адаптери з можливістю регулювати глибину в трьох положеннях;
• нанесена нумерація портів;
• фіксація патч-панелей за допомогою пластикових засувок;
• Характеристики:
  • Артикул: UA-FOPE24SCS-B
  • Кількість адаптерів: 24
  • Тип адаптерів: SC Simplex / LC Duplex
  • Монтажна висота: 1U
  • Конструктив, дюйм: 19"
  • Ширина основи, мм: 432
  • Глибина, мм: 265
  • Висота, мм: 40
  • Товщина металу, мм: 1
  • Колір: чорний, RAL 9005
  • Вага: 2.80
  • Пакунок, см: 49x29x5.5
  • Бренд: CMS Україна
  • Гарантійний термін експлуатації - 18 місяців з дня продажу.
  • Продукція має сертифікат відповідності.
  Комплектація:



  • Основа - 1 шт
  • Кришка - 1 шт
  • Фальш-панель - 1 шт
  • Панель вводів – 2 шт
  • Бічний тримач - 2 шт
  • Фіксатор корпусу - 2 шт
  • Кріплення - 10 шт
  Додаткові комплектуючі:
• • Адаптери
• • Пігтейли
• • Сплайс-касети
• • Кабельнівводи

Повний опис

Чорна оптична патч-панель на 24 порти SC Simplex / LC Duplex серії FOPE призначена для організації зварних з'єднань одномодового (SingleMode) або багатомодового (MultiMode) оптичного волокна, а також для захисту зварного з'єднання від механічних пошкоджень. Найчастіше оптичний кабель з'єднують з пігтейлом, роз'єм якого підключають в SC або LC адаптер, але можливе і прохідне зварювання, коли частина ВО волокон виводитися на лицьову частину панелі, а інша частина зварюється далі до наступної точки комутації. 24 адаптера SC Simplex дозволяють підключити 24 волокна з роз'ємом SC, а 24 адаптера LC Duplex дозволяють підключити 48 волокон з роз'ємом LC. Ці типи адаптерів можна комбінувати, поєднуючи різні коннектори і типи оптичного волокна. ВО панель виготовлена ​​під серверні шафи і стійки шириною 19", монтажна висота 1U.

Покращена конструкція взаємозамінних елементів патч-панелі серії FOPE дозволяє поєднувати кабельні вводи PG 11 і PG 13,5 з вводами з поролоном для патч-кордів, кабельними організаторами і кріпленнями типу "сота" для фіксації великої кількості кабелю на пластикові стяжки. Вводи PG розташовані під кутом 30° дозволяють уникнути значного вигину волоконно-оптичного кабелю при установці в шафу з невеликою глибиною, запобігаючи тим самим затухання сигналу при тестуванні рефлектометром або оптичним вимирювачем потужності.

ODF панель CMS на 24 адаптера виготовлена ​​зі сталі 1 мм, що дозволяє витримувати навантаження підведених оптичних кабелів без деформації в 19-ти дюймових направляючих. Корпус пофарбований чорною порошковою фарбою захищаючи його від корозії, що дозволяє виробнику давати розширену гарантію на продукцію. На основі корпусу розташоване універсальне кріплення під сплайс-касету на 12 або 24 з’єднання. Оптична патч-панель вміщує до чотирьох касет по 24 волокна, що відповідає 96-й зварюванням. Є можливість регулювати глибину установки волоконно-оптичних адаптерів SC симплекс і LC дуплекс в трьох положеннях. Для доступу до сплайс-касети, пігтейлів і адаптерів не потрібно виймати ВО панель з направляючих, досить відкрити два пластикових кріплення і витягти її основу під кутом 30°, що дозволяє виконати огляд або збільшення зварних з'єднань без відключення оптичних патч-кордів та демонтажу панелі. Завдяки боковим тримачам установчу глибину ODF патч-панелі можна регулювати щодо вертикальних напрямних (реків) виносячи або ховаючи її за них в діапазоні п'яти сантиметрів. Якщо реки встановлені дуже близько до дверей серверної шафи і оптичні патч-корди розміщені впритул до них, можна засунути панель в глиб шафи, запобігаючи тим самим залом патч-кордів. Патч-панель універсальна і розрахована на установку SM (одномод) і MM (мультимод) адаптерів.

• Артикул: UA-FOPE24SCS-B
• Кількість адаптерів: 24
• Тип адаптерів: SC Simplex / LC Duplex
• Монтажна висота: 1U
• Конструктив, дюйм: 19"
• Ширина основи, мм: 432
• Глибина, мм: 265
• Висота, мм: 40
• Товщина металу, мм: 1
• Колір: чорний, RAL 9005
• Вага: 2.80
• Пакунок, см: 49x29x5.5
• Бренд: CMS Україна
• Гарантійний термін експлуатації - 18 місяців з дня продажу.
• Продукція має сертифікат відповідності.

• Основа - 1 шт
• Кришка - 1 шт
• Фальш-панель - 1 шт
• Панель вводів – 2 шт
• Бічний тримач - 2 шт
• Фіксатор корпусу - 2 шт
• Кріплення - 10 шт
